服務案例
國能國神鄂溫克電廠 輸煤系統B側落煤筒改造
改造項目名稱
國能國神鄂溫克電廠B側落煤筒改造
改造單位
湖北凱瑞知行智能裝備有限公司
改造項目介紹
系統用燃煤采用土質煤，熱能底，粉塵大，輸煤系統現配置有傳統型落煤管及導料槽本身不具備抑塵功能，配套的布袋除塵器年久老化，效率下降，維護成本較高。輸煤系統轉運站碎煤機倉間粉塵濃度超出國家標準濃度要求。
改造項目范圍
碎煤機室B側普通落煤管頭部護罩開始至受料皮帶機導料槽為止的普通落煤管改為防堵抑塵曲線落煤管、普通導料槽改為沉降式抑塵導料槽；煤倉間B側頭部漏斗下方至導料槽的普通落煤管改為防堵抑塵曲線落煤管、普通導料槽改為沉降式抑塵導料槽。包括設計、制作、舊設備的拆除和新設備的安裝及調試。

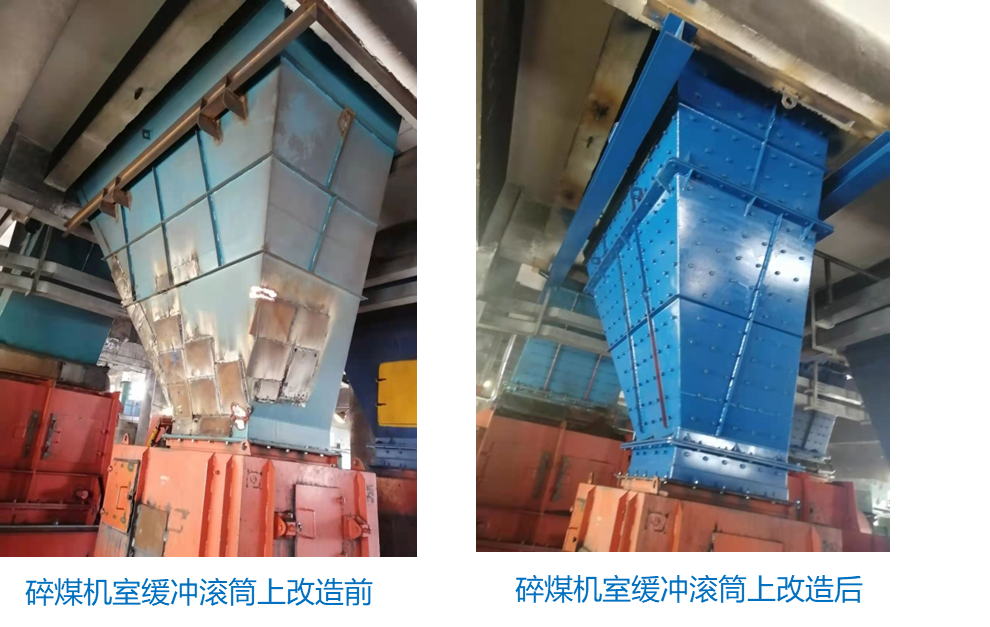

緩沖滾筒上落煤筒改造前后對比
改造前說明
1.緩沖滾筒上原有落煤筒如左上圖所示，物料已擊穿沖落煤筒多次打補丁焊接，內襯板破損嚴重漏煤，揚塵嚴重；
2.落煤筒損壞面積呈擴大趨勢，靠近上部明細也開始有補丁，內部襯板壽命到期，后期更換維修成本大，維護困難。
改造后說明
更換新落煤筒內襯板使用20﹢8耐磨復合襯板，耐磨性大大提高，增加落煤筒的使用壽命，新的落煤筒采用襯板結構，后期維修更換方便快捷。

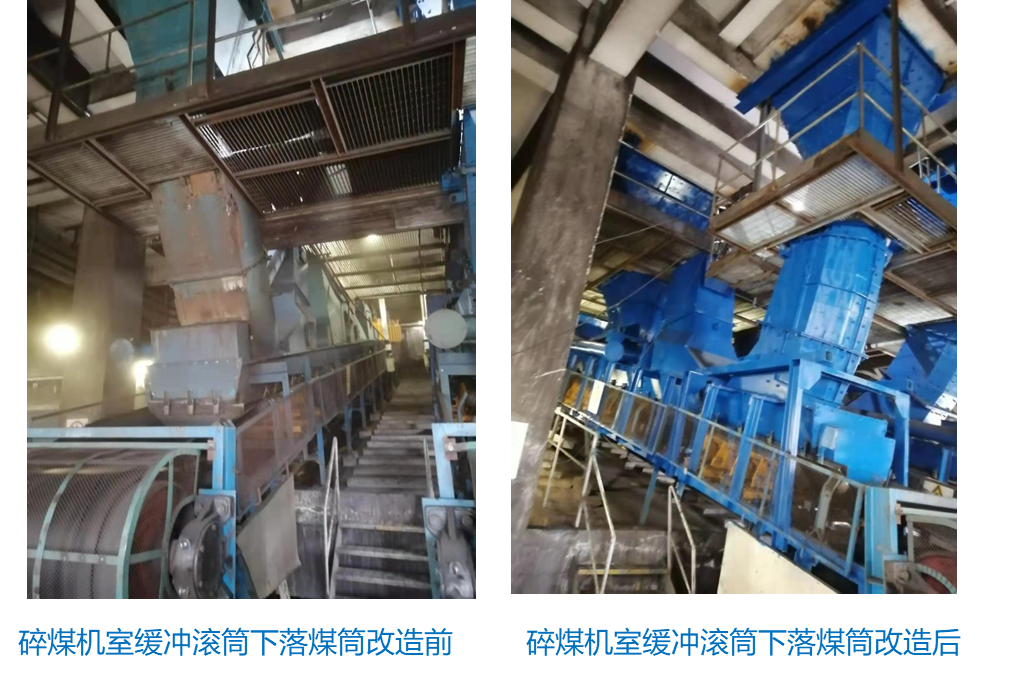

碎煤機室滾筒下落煤筒改造前后對比
改造前說明
緩沖滾筒下端落煤筒磨損嚴重，多處修補焊接；是傳統方形結構設計，存在死角容易掛料，運行噪聲大，對膠帶直接沖擊，各處密封不嚴漏煤漏粉，造成極大環境污染。
改造后說明
改造后落煤筒采用曲線落煤筒結構，多邊形結構避免掛料堵煤，內襯板采用耐磨復合襯板，大大提供設備使用壽命，曲線結構降低物料運行速度，減少噪音，減少對膠帶沖擊，減少揚塵。

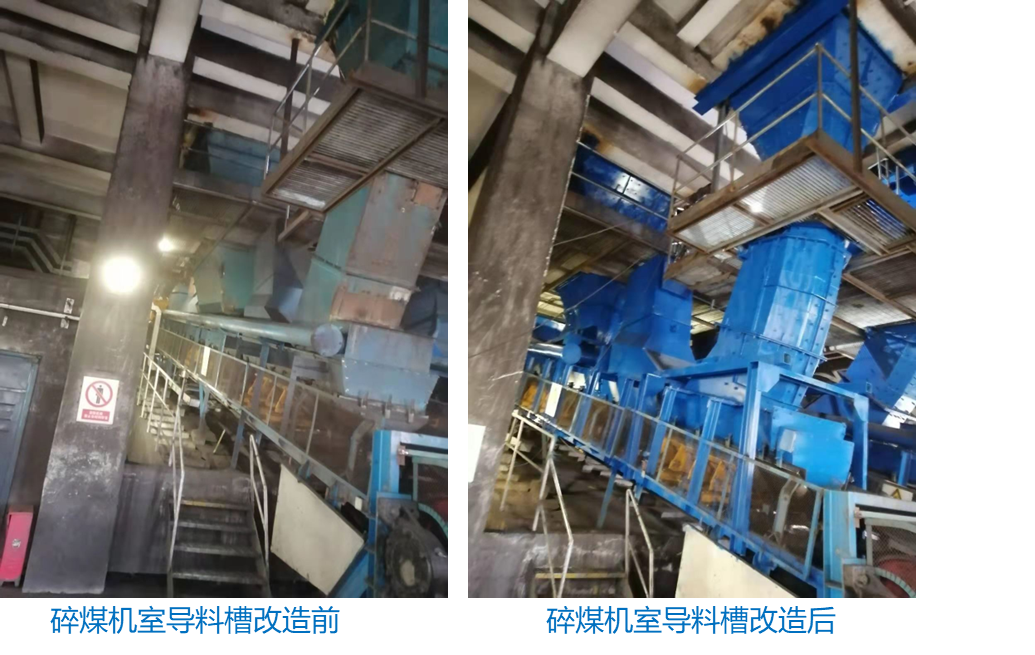

碎煤機室導料槽改造前后對比
改造前說明
傳統導料槽設計結構，密封不嚴，導料槽出口位置風速很大，像個鼓風機一樣，風速能到達10m/s以上，現場無動力裝置基本不起作用，運行期間現場粉塵嚴重，粉塵濃度遠遠超過國家標準要求；
改造后說明
改造后采用雙密封擴容導料槽設計，尾部設計尾部密封箱，內置迷宮式無動力抑塵系統，雙側采用雙密封裙板設計，保證導料槽各處密封良好；曲線落煤管設計結構配合雙密封導料槽使粉塵降低達到國標要求。
煤倉間落煤管改造前后對比
改造前說明
三通下落煤筒磨損嚴重，多處修補焊接；是傳統方形結構設計，存在死角容易掛料，運行噪聲大，緩沖鎖氣器不起作用，有時候還容易卡死不易清理疏通，各處密封不嚴漏煤漏粉，造成極大環境污染。
改造后說明
改造后落煤筒采用曲線落煤筒結構，多邊形結構避免掛料堵煤，內襯板采用耐磨復合襯板，大大提供設備使用壽命，曲線結構降低物料運行速度，減少噪音，減少對膠帶沖擊，減少揚塵

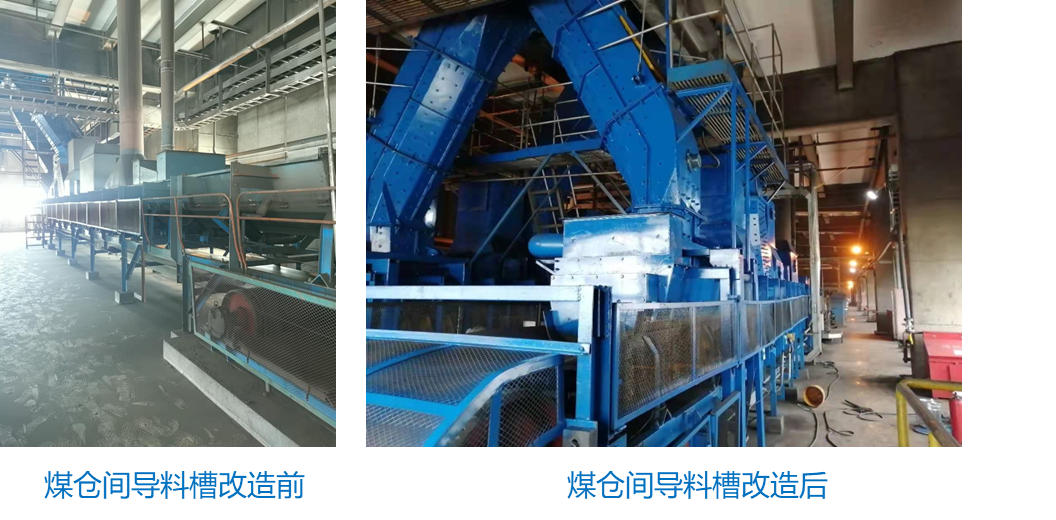

煤倉間導料槽改造前后對比
改造前說明
傳統導料槽設計結構，密封不嚴，導料槽出口位置風速很大，像個鼓風機一樣，風速能到達10m/s以上，現場除塵器裝置基本不起作用，運行期間現場粉塵嚴重，粉塵濃度遠遠超過國家標準要求；
改造后說明
改造后采用雙密封擴容導料槽設計，尾部設計尾部密封箱，內置迷宮式無動力抑塵系統，雙側采用雙密封裙板設計，保證導料槽各處密封良好；曲線落煤管設計結構配合雙密封導料槽使粉塵降低達到國標要求。
