神華國華九江電廠
發布時間：2019-02-14編輯:
建設項目：
神華國華九江電廠輸煤系統轉運站無動力防塵、抑塵設備
供貨廠家：
湖北凱瑞知行科技有限公司
項目介紹：
電廠建設規模按4×1000MW機組規劃，并留有再擴建2×1000MW機組的條件。本期工程建設2×1000MW等級超超臨界燃煤發電機組，煤炭儲備（中轉）150萬噸/年，經水路運出。全廠公用設施按4×1000MW機組統一規劃、分期實施。
電廠年利用小時為5000小時。廠址位于江西省九江市湖口縣城東北面約16.8km的銀砂灣工業園區，東面即湖口縣、彭澤縣兩縣交界處。廠址西南距九江市約37.5km，西南距湖口縣城約18km，東北距彭澤縣城約21.5km。

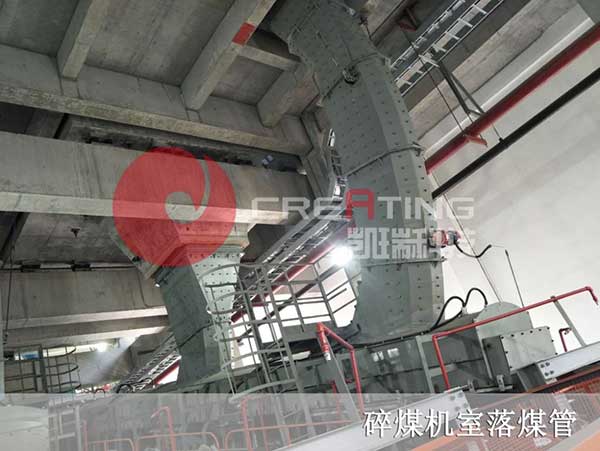

本工程共設置6座轉運站（0、1、2、3、4號轉運站、煤倉間轉運站）、1座碎煤機室全部采用轉運站無動力防塵、抑塵布置型式。10號B帶式輸送機頭部落料點為主廠房原煤倉，10號B帶式輸送機頭部下方的落煤管為常規落煤管布置。
項目現場：

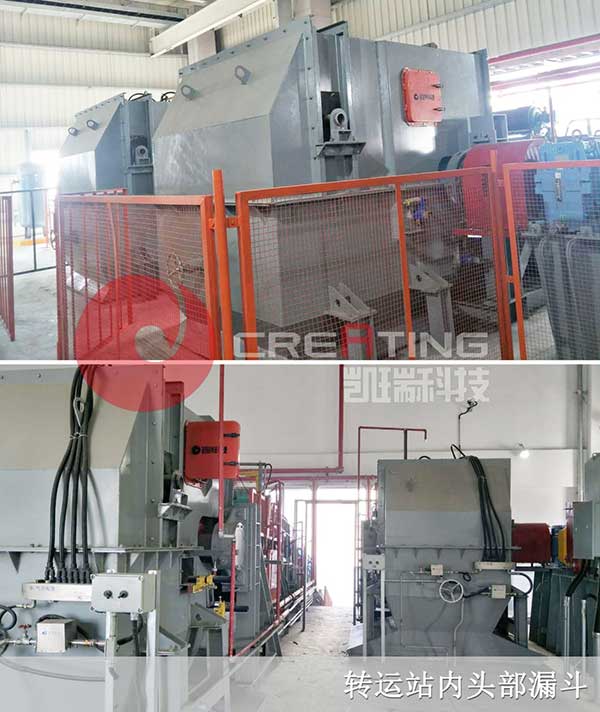

1. 轉運站內頭部漏斗：
設計亮點：
◆ 護罩采用分體式結構，便于集流導流裝置的安裝和調試；
◆ 集流導流裝置可通過滑軌升降調整高度，再配合調節絲桿調節水平方向位置可將集流導流效果調整到最佳狀態，保證物料的匯集對中；
◆ 護罩觀察門內設有觀察格柵，在設備運行時阻擋物料飛濺，保證了維護人員的人身安全。
2. 轉運站曲線落煤管
設計亮點：
◆ 落煤管采用DEM仿真設計，避免轉運點出現灑料現象；
◆ 優化導料溜槽的曲線設計，減小物料對受料膠帶的沖擊以及物料自身的破碎；
◆ 改進轉運點設計，使得物料對中卸載；
◆ 優化結構設計，減小誘導風量，從而減少物料轉載時引起的揚塵；
◆ 落煤管耐磨板采用高鉻合金板制作，以襯板結構布置安裝在落煤管內物料通過面，并使用雙螺母進行固定，牢固耐用；
◆ 電動三通位置設計有專用檢修平臺，隨時對三通位置電動推桿控制柜、三通內工況環境進行檢查，排除安全隱患。

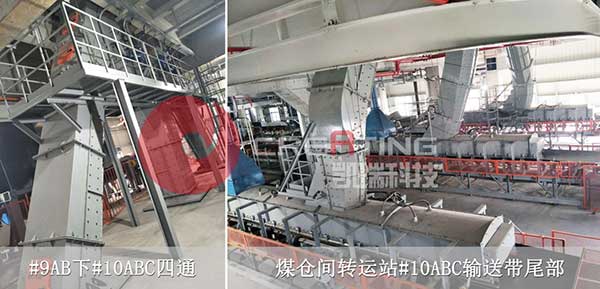

3. 煤倉間轉運站#9AB下#10ABC四通落煤管
設計亮點：
◆ 電動四通采用PLC進行控制，有兩塊擋板，通過電動推桿調整擋板的工作位置，從而實現三個工位的切換。通過PLC的控制兩擋板完成切換，并且兩擋板配合啟停不發生碰撞，保證設備穩定安全性。

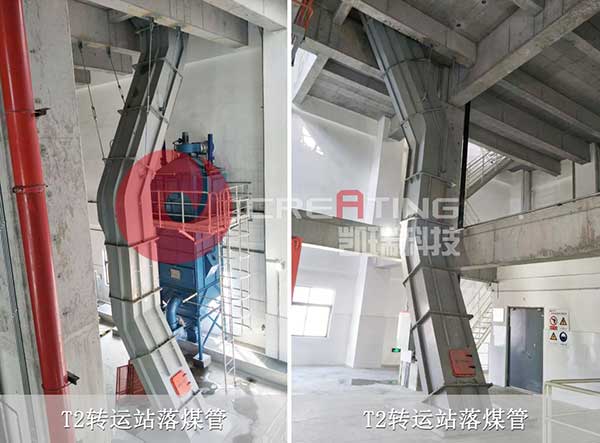

4. T2轉運站落煤管
設計亮點：
◆ T2高落差轉運站采用的落煤管設計是我公司在國際行業交流大會上與多家設計公司以及產品使用方交流學習所獲得的永久性使用落煤管設計方案，此方案設計中采用多向流轉，讓物料沿著管壁下落，對物料起到緩沖作用，降低對落煤管及膠帶的沖擊，延長落煤管及膠帶使用壽命，同時在局部沖擊點的位置，落煤管位置采用耐磨板直接成型及外部加焊格柵，通過后期料磨料的原理延長沖擊落煤管的壽命。

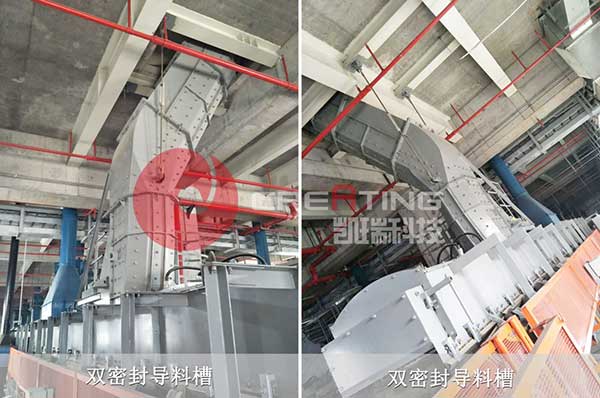

5. 雙密封導料槽
設計亮點：
◆ 雙密封導料槽無動力除塵導料槽采用雙層密封，側板內側密封為聚氨酯襯板作為第一層密封，阻擋、匯集大沖擊大顆粒物料；
◆ 側板外側使用Y型防溢裙板，主裙板與皮帶壓緊作為第一層密封，副群板貼合皮帶形成第二層密封，密封性佳，防塵效果更好。
